广州中信广场购物中心中央空调安装

来源:未知 | 作者:中央空调工程 | 发布时间:2016-08-08 10:50:55

案例简介:
       广州中信广场(CITIC PLAZA)位于中国广州市天河区新城中心,共包括1幢80层摩天大楼中信大厦、2幢38层附楼、4层作为商场的裙楼以及地下2层的停车场,近邻广州火车东站。其摩天大楼为广州市第二高楼,落成于1996年,是广州的标志性建筑之一,目前是很多全球500强公司在广州的办公地点。其中中信城市广场购物中心共分六层,是购物、餐饮、娱乐、休闲最佳选择
方案介绍:

项目名称:广东中信广场购物中心中央空调设计安装
建筑面积:5000㎡
选用空调:日立水冷式冷水机组
选用型号:RCUA220WHZ-E

一、华利机电中央空调设计理念:
 1、环保节能
机组采用R410A绿色环保冷媒,不破坏臭氧层的同时还提供了机组能效比,具有高性能制冷系数,使机组重量轻、尺寸小、节省机房空调的同时还更加的节能环保,真正为用户起到节能30%以上的作用,轻松做到高效节能,且将少量的电能转化为5.6倍以上的冷量用于提供冷水。

2、机房智控
机房实现一键启动,水泵自动切换运行,如果出现故障可以实现自动报警,避免因为空调出故障导致商场不能正常运作,轻松实现一出故障就解决,更加的智能化控制。

3、新风更健康
采用新风系统,大风量设计,解决商场内新风不足问题,而且引入室外新风,将室内废气排出,轻松解决新鲜空气问题,保证了室内人员对新风量的需求。

二、中央空调设计原理:
商场的空调方式大致分为集中方式。集中方式有可分为全空气系统,全水系统、水—空气、冷剂系统。
1、送风口形式:商场以顶送风居多,散流器和百叶风口最为广泛使用。大堂首层风速可达10m/s。
2、回风口形式:一般商场回风口装在顶棚上面,以固定格栅百叶的总是最多。现在大多数商场还是采用侧回风。
3、根据空调区域负荷大小来选择送回风口的个数及尺寸大小。
4、注意影响气流的障碍物,若空气流动收横梁、柱子等障碍物的影响时,空气会发生绕流现象,当空气停滞时, 会造成温度场不均匀。
5、避免气流短路,送回风口的距离要合理,不能太近,以防止送出的气流短时间被回风口吸入,发生短路现象。
6、空调设计人员要有模数化的思想。要充分考虑商场以后的布局重新调整的变化。
7、商场的冷负荷主要来自人体的散热量和照明发热,通常0.6~1.2人/m2、30~40W/m2进行负荷计算。
8、商场出入口一般都和外界直接连通,因此给中央空调系统带来了很大的负荷,冬季带来了大量冷空气,夏季热气入 侵到室内,通常商场出入口都需要设置风幕以隔断商场与外界非空调区域的空气流动。

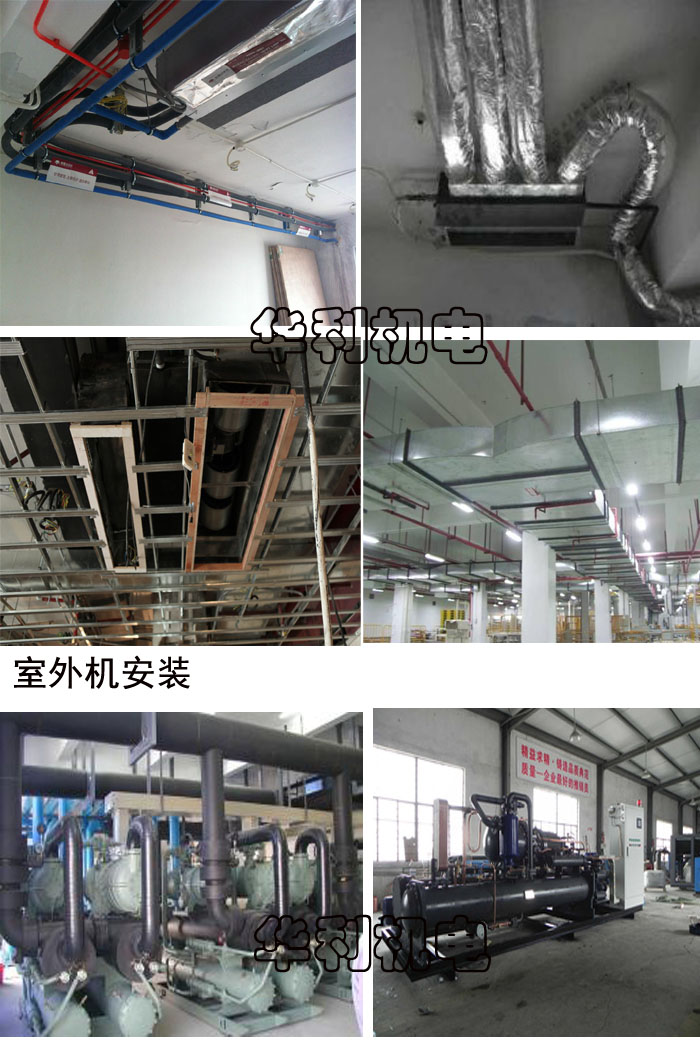

三、中央空调现场安装图
